Dimensionnement des vannes

Utilisez les outils de SAUTER pour le dimensionnement et la sélection des vannes, où et quand vous le souhaitez.

VALVEDIM: Dimensionnenent de vanne, sélection de la vanne et du servomoteur



Une application mobile, un outil PC et une règle à calcul pour les vannes sont disponibles pour vous aider à trouver la vanne idéale et le servomoteur adapté à vos besoins.



CASE ValveDim App

Avec le nouveau SAUTER ValveDim App, vous avez la gamme complète des vannes et servomoteurs SAUTER à portée de main.

Vous pouvez ainsi définir et sélectionner la vanne et le servomoteur idéaux pour votre utilisation spécifique de manière simple et intuitive en déplacement – même hors ligne !

Sélection produit

Dans l’application SAUTER ValveDim, vous pouvez sélectionnez les caractéristiques souhaitées de la vanne, telles que le domaine d’application, le type de vanne, le mode de raccordement ou le diamètre nominal souhaité, en utilisant des filtres prédéfinis.

Vous pouvez réduire encore la sélection à l’aide du critère de débit et de la pression différentielle. En sélectionnant une caractéristique, le nombre de produits disponibles est automatiquement calculé et affiché.

Vous pouvez à présent sélectionner, à partir des résultats, la vanne répondant le mieux à vos besoins.

Dans la section Servomoteur, les filtres « Signal de commande » et « Alimentation électrique » sont disponibles. Les résultats peuvent ensuite être consultés de manière pratique pour chaque type de produit.

Mon projet

Tous les servomoteurs et les vannes nécessaires à un projet peuvent être stockés dans une liste de projets avec des informations sur le nom du projet et du client, la société, le bâtiment et l’étage ainsi que la date et l’heure. Jusqu’à 20 combinaisons de vannes / servomoteurs peuvent être stockées par projet.

Partage

Pour faciliter la collaboration avec vos partenaires commerciaux, il est possible de partager des produits individuels de la liste des favoris ou des listes de projets entières en envoyant un lien direct par courrier électronique ou Messenger, par exemple.

Si le destinataire a installé l’application ValveDim, les informations sont importées directement dans son application et peuvent y être facilement traitées.

Les combinaisons de produits peuvent être partagées avec des clients ou des collègues sous forme de tableaux au format PDF ou par lien hypertexte via un courriel ou un message.

En outre, toutes les combinaisons de produits enregistrées dans le projet peuvent être éditées sous forme de tableau au format PDF et partagées avec vos clients ou collègues directement à partir d’un appareil mobile, par exemple sous forme de courrier électronique ou Messenger.

Configuration des vannes

La sélection des produits peut être encore plus précise en utilisant le dimensionnement de la vanne.

Après avoir entré le débit et la pression différentielle souhaités, ou en calculant la capacité de l’échangeur de chaleur souhaitée, la vanne peut être sélectionnée en utilisant le facteur de débit calculé.

Cela signifie que seules les vannes qui ont soit 2 valeurs de facteur de débit inférieures, soit 1 valeur de facteur de débit supérieure à la valeur de facteur de débit calculée sont affichées. En affichant simultanément la pression différentielle calculée, il est possible de sélectionner la vanne qui convient à votre application.

Les calculs utilisent l’eau comme milieu de transfert de chaleur (rhô à 20 °C : 0,9982067 g-cm-3).

Mes favoris

Vous pouvez ajouter vos produits les plus fréquemment utilisés à vos favoris en cliquant sur le symbole de l’étoile et peuvent être facilement retrouvés dans la liste des favoris.

La combinaison vanne/servomoteur ou le produit individuel peut être ajouté à la liste des favoris ou à un projet.

Documents

Toute personne recherchant des informations complémentaires sur les vannes et les servomoteurs trouvera une présentation claire sur le site web de SAUTER.

Cliquez sur le symbole du globe dans la vue du produit pour ouvrir la page du produit concerné sur la page d’accueil de SAUTER. Vous y trouverez la documentation produit correspondante, comme les fiches techniques des produits, les instructions d’installation, les brochures ou la déclaration sur les matériaux et l’environnement.

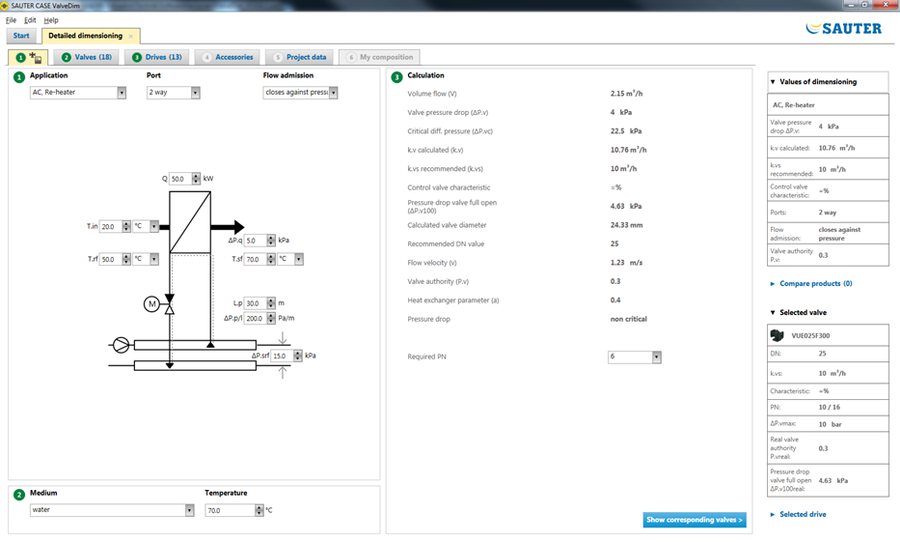

Programme PC ValveDim

SAUTER met à la disposition des installateurs et des ingénieurs de projet son logiciel PC SAUTER VALVEDIM, qui est un outil efficace et fiable pour la sélection des valves et des actionneurs.

L’outil comprend trois niveaux fonctionnels :

  1. Détermination de la valve et de l’actionneur
    • sur la base de valeurs indicatives pour déterminer approximativement les modèles et les tailles nécessaires ;
    • sur la base des valeurs existantes ou requises du système pour déterminer définitivement les modèles et les tailles requises.
  2. Sélection de la valve et de l’actionneur approprié sur la base des caractéristiques.
  3. Transfert direct des résultats dans la documentation du projet

Valvedim peut être téléchargé à partir de la page produit Case Suite dans la section Logiciels.


Règle à calcul de valve ValveDim







Avec le calculateur de vannes ValveDim de SAUTER, vous pouvez déterminer rapidement et facilement en ligne la combinaison de valves et de servomoteurs que vous souhaitez. L’application fonctionne directement dans votre fenêtre de navigateur sans installation supplémentaire.

Utilisez ValveDim en ligne
